CO2モニター用基板EPEA-CO2-NDIR-04へのプログラム書き込み

はじめに

EPEA-CO2-NDIR-04と書いていますが、マイコンはAtmega328P-PU(内部クロック3.3v/8MHz)なので、一般的なAtmega328Pへの書き込みと同じになります。

マイコンを基盤につけたままだと書き込みが成功しにくいので、基盤からマイコンを外して書き込むことが基本形となります。PC側のArduinoIDEの設定はこちらを参考にしてください

注 基盤にマイコンをつけたまま書き込もうとすると(少なくとも2021/1月時点では)TX,RXの1,2番ピンがMHZの信号と競合してなかなか書き込みに成功しません。

必要部品

書き込み対象マイコン

Atmega328P-PU(内部クロック3.3v/8MHz) 。ブートローダー書き込み済みのもの。壊してしまったら秋月電子等で購入できます。

ブレッドボード

普通のブレッドボード

ジャンパーピン

オスメスで7本

コンデンサ

0.1uF

USB-シリアル変換アダプター

スイッチサイエンスのこれをつかっていますが、機能的にはほかでもいけると思います。

接続方法

ピンの番号はこちらを参照

アダプターのDTRを0.1uFのコンデンサを挟んでマイコンのPIN1に※下記のtwetterリンク参照

アダプターのRX をマイコンのPIN3(TXD)に ※PIN2(RXD)でないので注意

アダプターのTX をマイコンのPIN”(RXD)に

アダプターのVCCをマイコンのPIN7(VCC)に、そこから分岐してさらにPIN20(AVCC)に ※下記のtwetterリンク参照

アダプターのGNDをマイコンのPIN8(GND)に、そこから分岐してさらにPIN22(GND)に ※下記のtwetterリンク参照

アダプターのマイクロUSBを書き込み用のPC(Arduino IDE)に

ライブラリインストール

外部ライブラリとしてMHZ19(CO2センサー用)とFaBoLCDmini_AQM0802A(LCD用)を使っています。IDEのツール、ライブラリを管理からAQM0802A,MHZ19(似た名前がかかるけどMH-Z19のほう)あたりで検索するとでてくると思います。

M5Stack + MHZ19C + WiFi (Local/http)

TODO あとでちゃんと書きなおす(余裕があれば)

飛ばす方 ソース

#include <M5Stack.h>
#include <MHZ19.h>
#include <WiFi.h>
#include <HTTPClient.h>

#define RX 16
#define TX 17
#define INTERVAL 6

const char* ssid     = "XXXXXXX";
const char* password = "XXXXXXX";

MHZ19 myMHZ19;

HardwareSerial  mySerial(1);

void setup(){

  M5.begin();
  M5.Power.begin();
  M5.Lcd.setTextSize(5);
  M5.Lcd.print("start");

  Serial.begin(115200);

  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    M5.Lcd.print(".");
  }
  M5.Lcd.println("\r\n connected");
  M5.Lcd.print(WiFi. localIP());

  mySerial.begin(9600,SERIAL_8N1,RX,TX);
  delay(100);
  myMHZ19.begin(mySerial);
  myMHZ19.autoCalibration(false);

  delay(2000);
}

int count = 0;
int co2 = 0;
void loop()
{
  if ((count % INTERVAL) == 0 ) {
    co2 = myMHZ19.getCO2();
    displayCo2(co2);
    doPost(co2);
  } else {
     M5.Lcd.print(".");
  }
  count++;
  delay(1000);
}

void displayCo2(int co2) {
  M5.Lcd.clear();
  M5.Lcd.setCursor(0, 0);
  M5.Lcd.println("CO2 ppm");
  M5.Lcd.print(co2);
}

void doPost(int co2){
  char json[30];
  sprintf(json, "{\"co2\": \"%d\"}", co2);
  Serial.println(json);

  HTTPClient http;
  http.begin("http://192.168.1.3:8081/");
  http.addHeader("Content-Type", "application/json");
  int httpCode = http.POST(json);
  delay(1000);
  Serial.printf("[HTTP] GET... code: %d\n", httpCode);
  http.end();

}

受けるほう ソース index.ts (雰囲気)

import express from 'express'
import moment from 'moment'


const app: express.Express = express()
app.use(express.json())
app.use(express.urlencoded({ extended: true }))
app.use(express.static('public'))

app.listen(8081, () => {
  console.log('Running at Port 8081...')
})


app.post('/', (req, res)=> {
  console.log("call")

  // console.log(moment().format())
  console.log(req.body )
  res.send('OK')
})

app.use((req, res) => {
  res.sendStatus(404)
})

URLの指定で末尾の/が抜けているとM5Stackがエラー&リブートを繰り返した。結構はまった。

試験用の配線は前のブログ参照。まだ、試験用でMHZへの電力がたぶんたりてないはず。

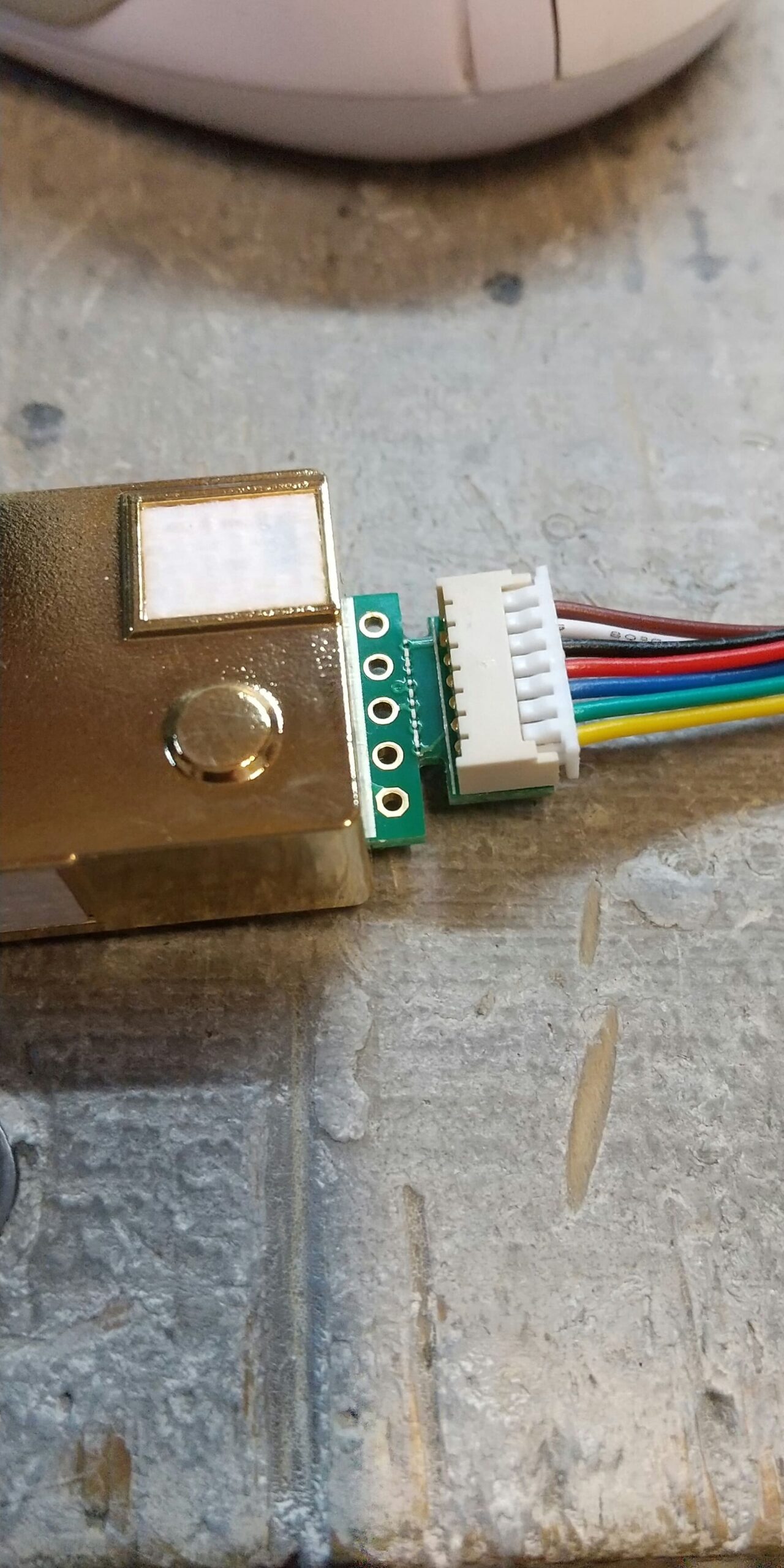

MH-Z19CとM5Stack(basic)の接続

(2021.4.27追記)MHZ19というライブラリを使っていますがMHZ19B用に調整された処理が入っているのでCを使う場合は、MHZ19_uartというライブラリの方が良さそうです。

githubにソースあげておきました。(github)

とり急ぎ、MH-Z19CとM5Stackを直結で動かす。機能は表示のみ。電圧は満たしていないのでソフトがプログラムが動く確認までの目的。電源まわりはきちんと作り直さないと数値は大体。(それでも多分うちのかDM306以外の一万円未満のセンサーよりはよいきがする。これで5/1時点でCO2-miniかうちの以外の1万円未満センサーよりは性能良い)

MH-Z19Cは5Vプラマイ0.1Vを要求して守らないと値が不安定になる。「ゆうても大丈夫だろ」と雑にやるとずれます。

配線は、左がM5Stackで右がMH-Z19Cで以下のようにつなぐ。16,17はプログラムで指定しているので変更可能。

  • 5V からVIN
  • G から GND
  • 16 から TX
  • 17 から RX

プログラム。いつもどおりMITライセンスです(ライブラリはLGPL使っているので書き込んだらLGPL)

#include <M5Stack.h>
#include <MHZ19.h>

#define RX 16
#define TX 17
#define INTERVAL 6

MHZ19 myMHZ19;

HardwareSerial  mySerial(1);

void setup(){

  M5.begin();
  M5.Power.begin();
  M5.Lcd.setTextSize(5);
  M5.Lcd.print("start");

  mySerial.begin(9600,SERIAL_8N1,RX,TX);
  delay(100);
  myMHZ19.begin(mySerial);
  myMHZ19.autoCalibration(false);
}

int count = 0;
int co2 = 0;
void loop()
{
  if ((count % INTERVAL) == 0 ) {
    co2 = myMHZ19.getCO2();
  }
  displayCo2(co2, (count % 2));
  count++;
  delay(1000);
}

int count = 0;
int co2 = 0;
void loop()
{
  if ((count % INTERVAL) == 0 ) {
    co2 = myMHZ19.getCO2();
    displayCo2(co2 );
  } else {
     M5.Lcd.print(".");
  }
  count++;
  delay(1000);
}

void displayCo2(int co2) {
  M5.Lcd.clear();
  M5.Lcd.setCursor(0, 0);
  M5.Lcd.println("CO2 ppm");
  M5.Lcd.print(co2);
}

EPEA-CO2-NDIR-04 Rev3.0.9のソース

基本、自分用メモ

~1/22 出荷分

#include <FaBoLCDmini_AQM0802A.h>
#include <Wire.h>
#include <SoftwareSerial.h>
#include <MHZ19.h>

#define SRX 0
#define STX 1
#define INTERVAL 6

MHZ19 myMHZ19;

SoftwareSerial softSerial(SRX, STX);
FaBoLCDmini_AQM0802A lcd;

void setup()
{

  Wire.begin();
  lcd.begin();
  displayLCD("Start");
  delay(1000);

  softSerial.begin(9600);
  delay(100);
  myMHZ19.begin(softSerial);
  myMHZ19.autoCalibration(false);
  delay(1000);
}

int count = 0;
int co2 = 0;
void loop()
{
  if ((count % INTERVAL) == 0 ) {
    co2 = myMHZ19.getCO2();
  }
  displayCo2(co2, (count % 2));
  count++;
  delay(1000);
}

void displayLCD(String message) {
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print(message);
}

void displayCo2(int co2, bool isPresiod) {
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("CO2 ppm");
  lcd.setCursor(0, 1);
  lcd.print(co2);
  if (isPresiod) {
    lcd.print(" .");
  }
}

1/22〜

#include <FaBoLCDmini_AQM0802A.h>
#include <Wire.h>
#include <SoftwareSerial.h>
#include <MHZ19.h>

#define SRX 0
#define STX 1
#define INTERVAL 6

MHZ19 myMHZ19;

SoftwareSerial softSerial(SRX, STX);
FaBoLCDmini_AQM0802A lcd;

void setup()
{
  checkLED(1000);

  Wire.begin();
  lcd.begin();
  displayLCD("Start");
  delay(1000);

  checkLED(500);

  softSerial.begin(9600);
  delay(100);
  myMHZ19.begin(softSerial);
  myMHZ19.autoCalibration(false);
  delay(1000);
}

void checkLED(int mills) {
  int PIN = 13;
  pinMode(PIN, OUTPUT);
  digitalWrite(PIN, HIGH);
  delay(1000);
  digitalWrite(PIN, LOW);
  delay(mills);
}

int count = 0;
int co2 = 0;
void loop()
{
  if ((count % INTERVAL) == 0 ) {
    co2 = myMHZ19.getCO2();
  }
  displayCo2(co2, (count % 2));
  count++;
  delay(1000);
}

void displayLCD(String message) {
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print(message);
}

void displayCo2(int co2, bool isPresiod) {
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("CO2 ppm");
  lcd.setCursor(0, 1);
  lcd.print(co2);
  if (isPresiod) {
    lcd.print(" .");
  }
}

2/22~

#include <FaBoLCDmini_AQM0802A.h>
#include <Wire.h>
#include <SoftwareSerial.h>
#include <MHZ19.h>

#define SRX 0
#define STX 1
#define INTERVAL 6

MHZ19 myMHZ19;

SoftwareSerial softSerial(SRX, STX);
FaBoLCDmini_AQM0802A lcd;

void setup()
{
  checkLED(1000);

  Wire.begin();
  delay(100);
  lcd.begin();
  delay(100);
  displayLCD("Start");
  delay(1000);

  checkLED(500);

  softSerial.begin(9600);
  delay(100);
  myMHZ19.begin(softSerial);
  myMHZ19.autoCalibration(false);
  delay(1000);
}

void checkLED(int mills) {
  int PIN = 13;
  pinMode(PIN, OUTPUT);
  digitalWrite(PIN, HIGH);
  delay(1000);
  digitalWrite(PIN, LOW);
  delay(mills);
}

int count = 0;
int co2 = 0;
void loop()
{
  if ((count % INTERVAL) == 0 ) {
    co2 = myMHZ19.getCO2();
  }
  displayCo2(co2, (count % 2));
  count++;
  delay(1000);
}

void displayLCD(String message) {
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print(message);
}

void displayCo2(int co2, bool isPresiod) {
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("CO2 ppm");
  lcd.setCursor(0, 1);
  lcd.print(co2);
  if (isPresiod) {
    lcd.print(" .");
  }
}
