カプトンシート(ポリイミドフィルム)でステンシルを作ってみる1の続き

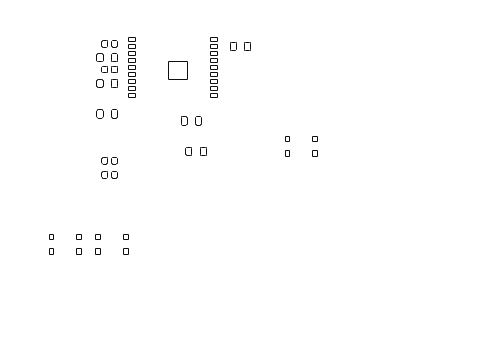

下図のように枠線で出力されているDFXファイルをそのままレーザーカッターでカットしてみた。

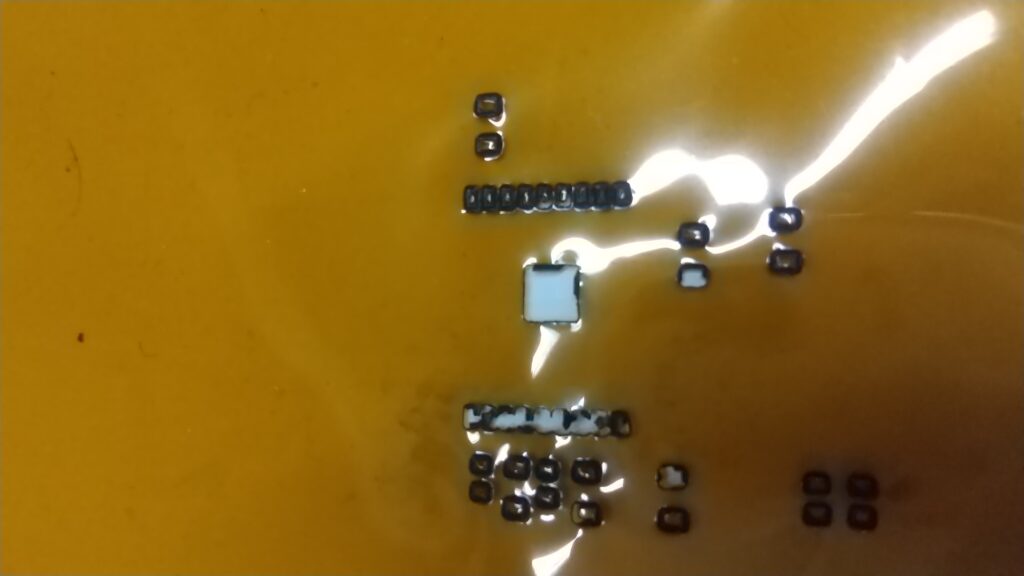

30wのCO2レーザー（Beamo）で「出力24%、速度20、パス1回」と普段コピー用紙をさくっと切る設定でまずは試した。

切り抜けていない箇所と、パッドが隣とつながってしまっている個所が混在。つながったりつながらなかったりしているパッド間は0.6mm程なので今の出力だと0.3mm程レーザーのカット幅で予定より大きくなっている模様。また、切り抜けていない箇所があるので出力を上げるか、複数回カットが必要。

レーザーのカット幅分切り抜く位置を内側に寄せたいがDFXファイルだと編集が面倒そう。塗りつぶしで出力されるSVGでオフセットをかけて内側にカットラインを寄せてみる。具体的な手順はこちらを参考にした。

Inkscapeで枠線を0.2mmオフセット。出力24%、速度20、パス2回にして再実行。

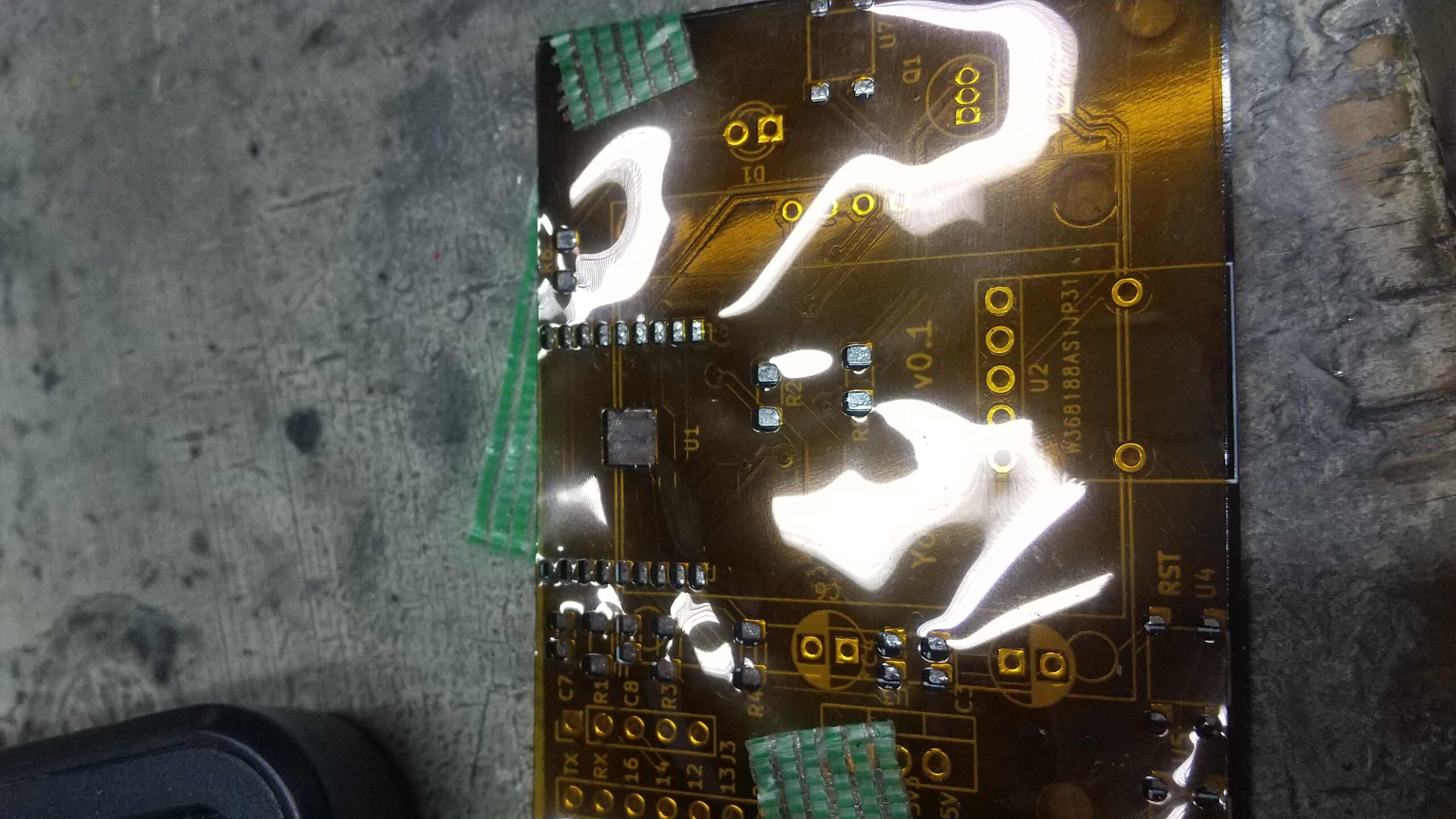

カットしたシートはゆがんでいる。ただし、カット前に一度ヘッドに巻き込まれて折り目がついてしまったので、カット時の熱のせいか、巻き込みのせいかは不明。

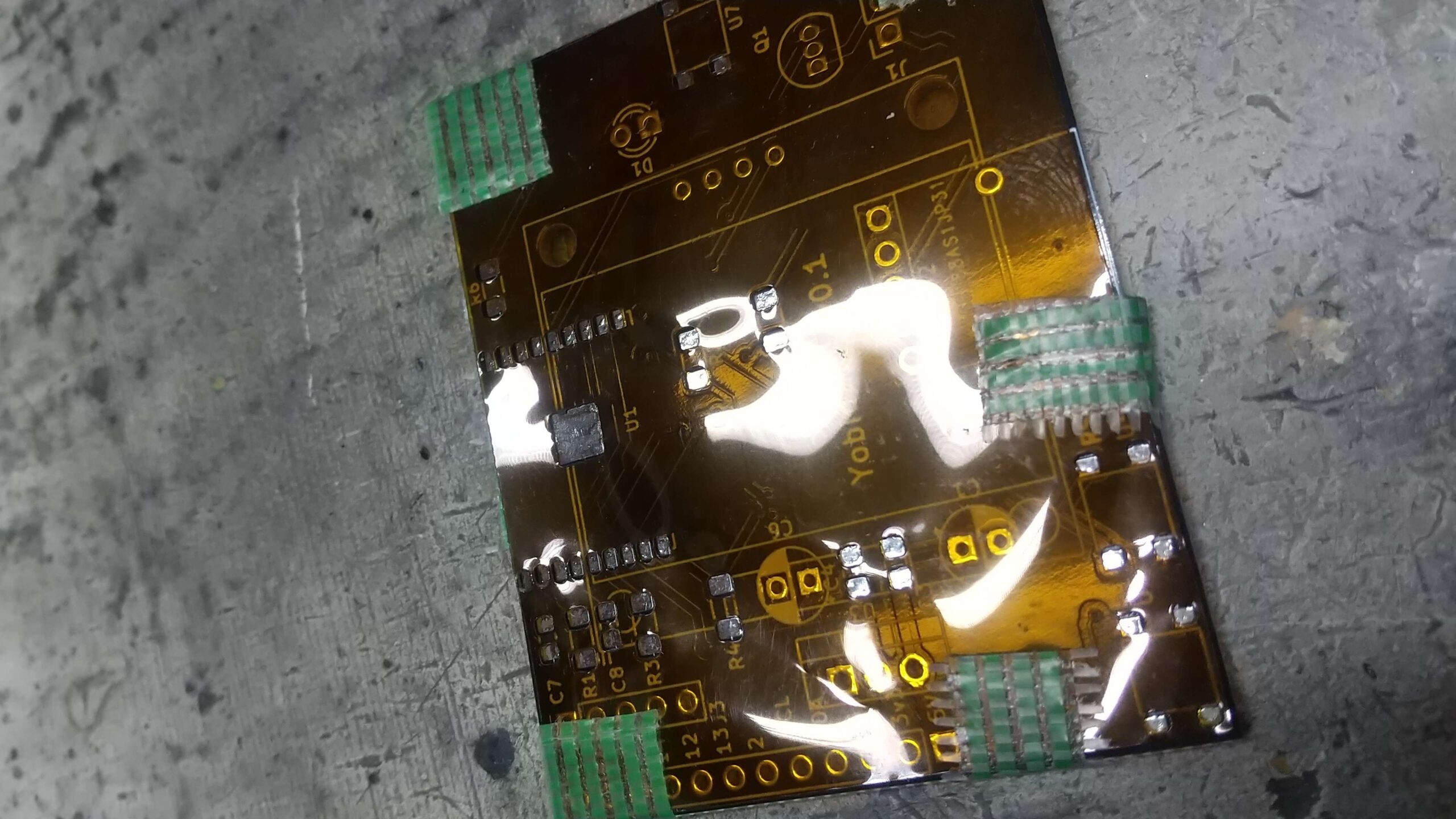

暫定対処でマスキングテープで角を止めてみる。見た感じは悪くなさそう。少なくともつまようじ等でペーストを乗せるよりはいい感じになる予感。

今日はここまで。
