Aliで買った1.3インチのOLEDの動作確認

alieで買ったOLEDの動作確認のメモ。

買ったのもはこちら。商品のレビューが星一個だったけどストアの全般的な評価は悪くない。

秋月で売っているこれの一回り大きいものだと思う。(持っていないので多分)

かったとこにデータ乗っていないけどたぶん同じ物あつかっているとこ(こことか)みると3v-5vでSH1106ドライバで動くとのこと。

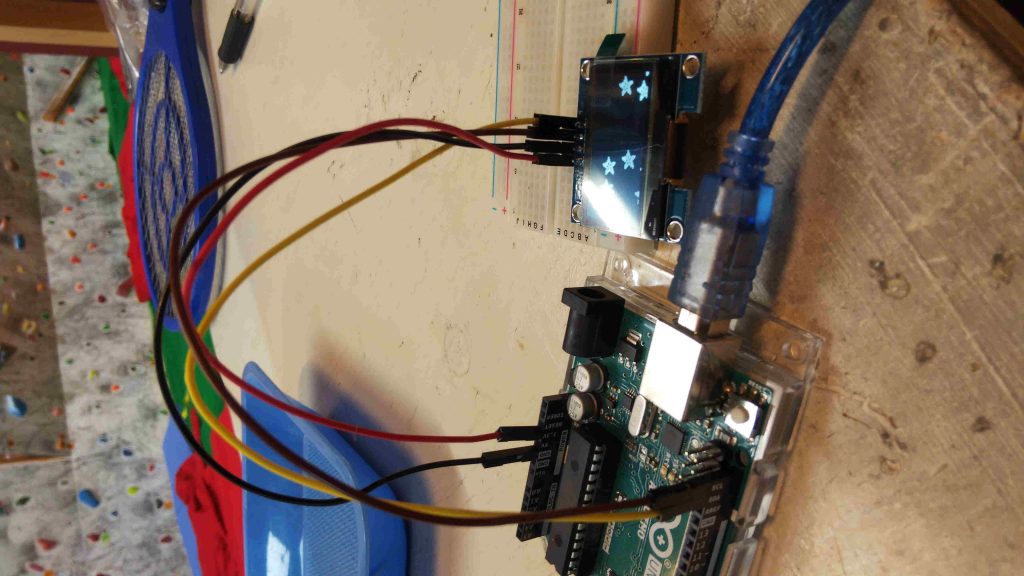

接続はしたな感じ

LED-Arduinoで

  • VDD-5V(または3.3VでもOK)
  • GND-GND
  • SCK-SCL
  • SDA-SDA

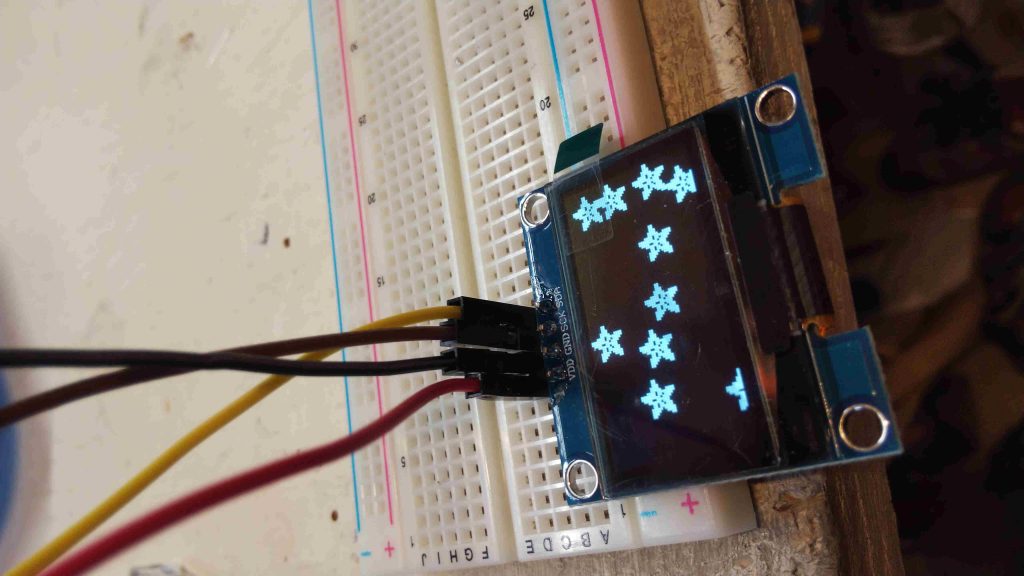

ライブラリはこいつを使ってExampleのsh1106_128x64_i2c.inoで動作。

既存のCO2センサー(EPEA-CO2-NDIR-04)の画面を変えたバージョンを作りつつちょっと触ってみる。(といってもtextでればよいのでさらっと)
